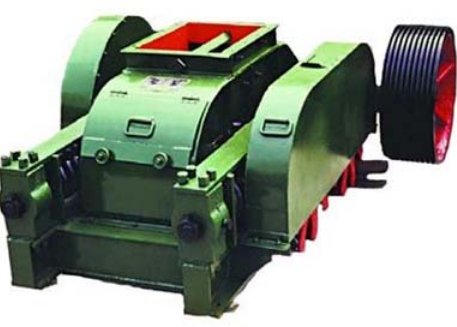

对辊破碎机的工作原理及结构
1、该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。
3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。
4、为了安全，传动部分应根据实际情况自行安装安全罩。
型号规格 | 给料料度(mm) | 排料粒度(mm) | 生产能力(T/h) | 电机功率(kw) | 外型尺寸(长×宽×高)(mm) | 重量(T) |
2PGΦ200×75 | 10 | 0－4 | 0.86 | 15 | 525×388×330 | 1.1 |
2PGΦ400×250 | ≤25 | 2—8 | 5—10 | 11 | 1430×1481×816 | 1.1 |
2PGΦ610×400 | ＜36 | 1—20 | 10—25 | 22 | 1785×2365×1415 | 3.8 |
2PGΦ450×500 | ≤100 | 25-100 | 20-55 | 18.5 | 2260×2200×766 | 3.8 |
2PGΦ600×750 | ≤300 | 50-125 | 60-125 | 22 | 2780×3065×1310 | 8.34 |
2PGΦ750×500 | ＜40 | 2—20 | 15—40 | 37 | 2720×2700×1400 | 12.25 |
2PGΦ900×500 | ＜40 | 3—40 | 20—50 | 44 | 2750×1790×2065 | 14 |
2PGΦ900×900 | ＜40 | 3—40 | 11—45 | 30×2 | 2750×2180×2065 | 16.8 |
2PGΦ900×1200 | ＜40 | 3—40 | 15—60 | 55×2 | 2750×2480×2065 | 20.8 |
2PGΦ1200×1000 | ＜40 | 3—40 | 10—50 | 37×2 | 3690×3430×2700 | 46.8 |
2PGΦ1200×1200 | ＜40 | 3—40 | 18—68 | 75×2 | 3690×3630×2700 | 48.6 |
